Rexroth (Bosch Rexroth) 油圧モーター建設機械、鉱山機械、工業生産で広く使用されています。フリート管理者、メンテナンス エンジニア、調達スペシャリストのいずれであっても、部品システムとメンテナンスの要点を理解することが重要です。この記事では、Rexroth 油圧モーター コンポーネントに関する重要な情報を整理する実践的なアプローチを採用しています。
レックスロス油圧モーターアキシャル ピストン モーターとラジアル ピストン モーターの 2 つの主なカテゴリに分類されます。部品の互換性と互換性はシリーズによって異なります。
アキシャルピストンモーター（共通シリーズ）：

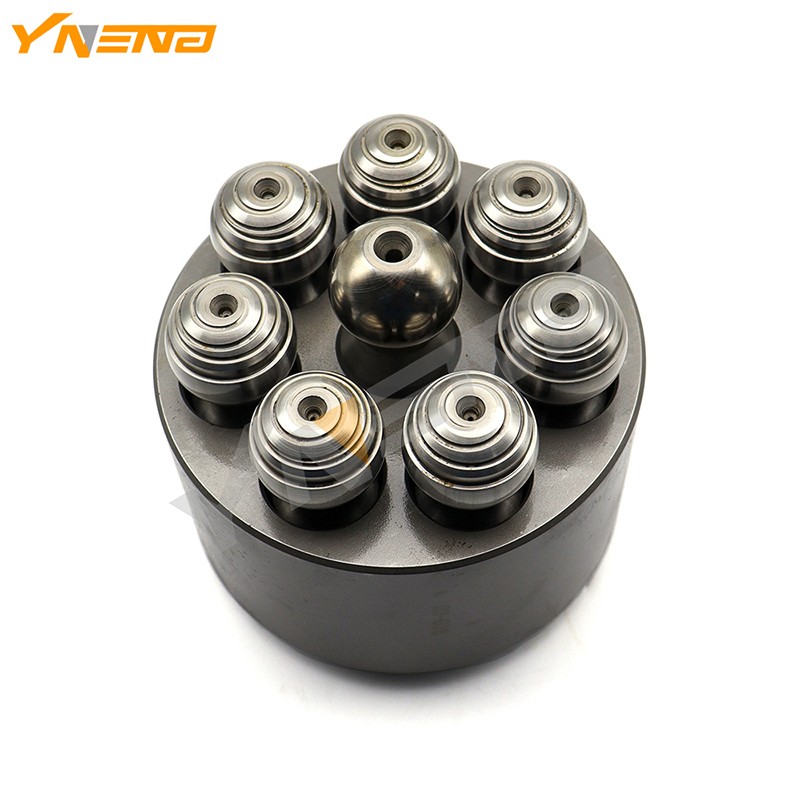

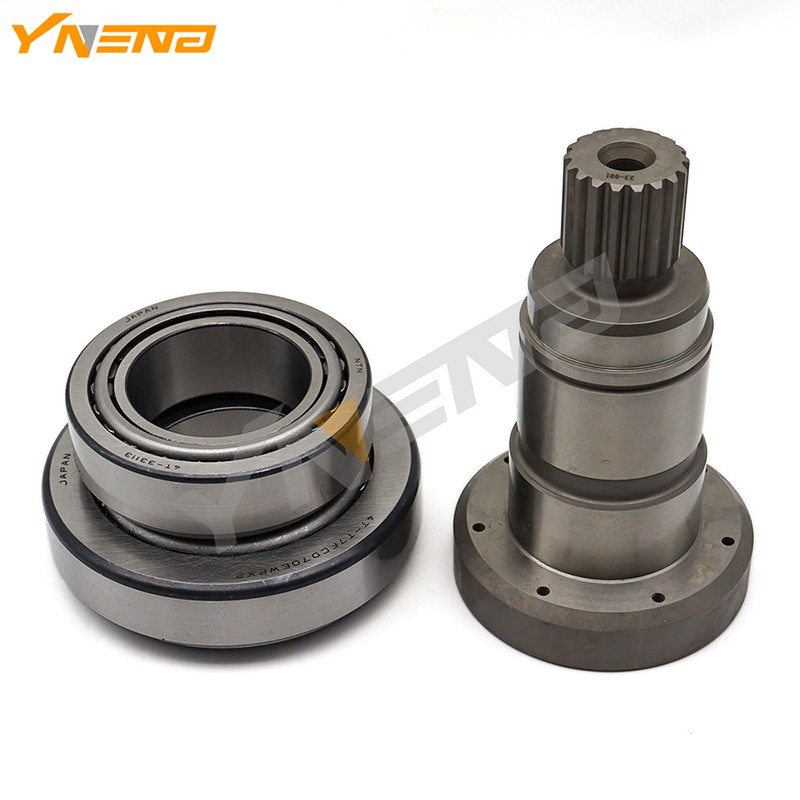

A6VM シリーズは広く使用されている可変容量モーターで、28 ～ 1000 cc/rev の 11 種類の容量サイズをカバーしています。このシリーズのコアパーツには、シリンダーブロック、ピストン/スリッパーアセンブリ（7個/セット）、バルブプレート、ドライブシャフト、リテーナープレート、皿バネとセンタースプリング、前後エンドカバー、ベアリング、シールキットが含まれます。
A10FM シリーズは固定容量型モーターで、10 ～ 45 cc/rev の 9 種類の容量サイズが用意されています。部品構造は A6VM と似ていますが、一部の寸法は互換性がありません。注文する際は必ず特定のモデルを確認してください。
ラジアルピストンモーター (共通シリーズ):
MCR シリーズ (MCR3、MCR5、MCR10 など) は、低速高トルク性能を備え、トラベルドライブによく使用されます。主要部品にはステーター、ローター、フロント/リアカバー、ドライブシャフトが含まれており、通常は 42CrMo 合金鋼で作られています。 100% 互換性のある高品質のアフターマーケット代替品が競争力のある価格で入手可能です。
選択のヒント: 部品を注文する場合は、シリーズ名だけでなく、完全なモーターのタイプ指定 (例: A6VM107HA1/63W-VZB027A) を提供する必要があります。タイプコードには、部品の互換性に直接影響する変位、制御方法、取り付け構成に関する重要な情報が含まれています。
OEM（相手先商標製品製造業者）部品は、Bosch Rexroth の認定チャネルを通じて供給され、品質と適合性が保証され、工場からの標準 12 か月保証が付いています。
アフターマーケット部品の品質は大きく異なります。高品質の代替品は、次の基準を満たす必要があります。
純正と同等の材質（例：耐摩耗銅合金を使用したシリンダーブロック）
純正部品と完全に互換性のある寸法
圧力と効率のテストを通じて実証されたパフォーマンス
現在、国内（中国）の高級アフターマーケット ブランドの多くは、OEM レベルに近いパフォーマンスを提供し、大幅なコスト上のメリットを提供しています。
| 成分 | 正常な状態 | 交換用トリガー |
|---|---|---|
| ピストン/スリッパーアセンブリ | クリアランス（ピストン～シリンダーボア）：0.033mm | クリアランスが 0.045 mm を超える場合は交換します。スリッパの厚さは 7.0 mm から 6.8 mm まで着用可能 |
| バルブプレートとシリンダーフェイス | 表面粗さRa≦0.4 | Ra ≥ 3.2 まで傷がついたり摩耗した場合は、再研磨または交換してください。 |
| フリクションプレート | 厚さ：2.2mm | 2.1mmまで摩耗したら交換（制動トルク不足） |
| シール | モーターを分解するたびに一式交換してください | 二次漏れを防止します |
適切なメンテナンスを行うことで、Rexroth モーターは実際の用途で 25 年を超える耐用年数を達成できます。
作動油はシステムの「生命線」です。交換間隔は、作業条件や環境に応じて、1,000～2,000 稼働時間ごとにする必要があります。液体の色と匂いを定期的に検査してください。黒ずんだり焦げた匂いがある場合は、高温または酸化を示します。レックスロスが推奨する液体グレードを常に使用してください。異なるブランドを混合すると添加反応が起こる可能性があります。
フィルターの交換は、最も費用対効果の高い保護手段です。 戻りライン フィルターは 500 ～ 1,000 時間ごとに交換してください。粉塵の多い環境ではより頻繁に交換してください。フィルターが詰まるとバイパスバルブが開き、濾過されていないオイルがモーターに入り込み、摩耗が促進されます。
ケースのドレンの通常の動作温度は 80°C (176°F) 未満である必要があります。温度がこれを超えて上昇した場合は、冷却システム、タンク内のオイルレベル、または内部漏れの可能性を確認してください。設定値に対して入口および出口の圧力を監視します。異常な変動は、バルブ プレートの摩耗またはバルブ ブロックの問題を示している可能性があります。
ケースのドレン流量は重要な健康指標です。流量が 500 cm3/min (約 0.5 L/min) を超える場合は、過剰な内部クリアランスまたはシールの故障が示唆されるため、モーターの検査をスケジュールする必要があります。
| 故障の症状 | 考えられる原因 | 是正措置 |
|---|---|---|
| モーターが回転しない。圧力がリリーフバルブ設定に達する | 負荷がモーターのトルク容量を超えています | 負荷を確認して軽減する |
| モーターが回転しない。圧力がかからない | オイルの供給はありません。制御バルブが作動していない。ブレーキが解除されていない | ポンプ供給、コントロールバルブ、ブレーキリリース圧力を確認してください。 |
| 回転方向が間違っています | ホースが逆になっています。内部アセンブリの方向エラー | 供給/戻りラインを交換するか、正しく再組み立てしてください |
| 設定値以下の速度 | オイルの供給が不十分です。油温の上昇による過度の内部漏れ | ポンプの流れを確認してください。油温を下げる |
| 制動トルク不足 | 磨耗した摩擦プレート。ブレーキピストンが固着している | 分解して検査します。フリクションプレートを交換する |
| シャフトシールの漏れ | 過度のケースプレッシャー。シールリップの損傷。摩耗したシャフトジャーナル | 排水ラインに詰まりがないか確認してください。必要に応じてシャフトシールを交換します |
Rexroth Certified Service Center は、分解、検査、摩耗部品の交換、再組み立て、テストベンチでの性能テストなどのフルサービスの修理プロセスを提供します。また、ダウンタイムを最小限に抑えるために、故障したモーターを工場で再製造された交換ユニットと交換するサービス交換プログラムも提供しています。
老朽化した機器の場合、REMAN（再製造）は、使用済みコンポーネントを「新品同様」の性能基準に戻す費用対効果の高い代替手段であり、通常は新品の機器コストの数分の一で価格設定されます。これは、設備投資を全額行わずに機器の寿命を延ばすのに理想的です。
適切な記録を維持する: 各モーターの動作時間、交換した部品、障害履歴を記録します。
回転アセンブリの品質を優先する: シリンダー ブロック、ピストン、バルブ プレート、ベアリングには OEM または認定された高品質のアフターマーケット部品を使用します。
シールとフィルターには決して妥協しないでください。計画された交換間隔を厳守してください。これらは低コストで効果の高い予防策です。
重要なスペア部品を事前に計画する: 納期の長い品目を特定し、ダウンタイムの延長を避けるために重要なスペア部品を在庫に保ちます。
プロアクティブなメンテナンスを採用する: 事後対応の修理は、生産損失を考慮すると常に高価になります。定期的な点検は、緊急の故障に比べてはるかに低コストです。
