強力な油圧システムでは、ポンプは機器の「動力の心臓部」とみなされることがよくあります。ただし、油圧ポンプの効率の低下、圧力の不安定、異音などが発生した場合、その問題の原因が必ずしもポンプ アセンブリ全体にあるとは限りません。多くの場合、摩耗した内部コンポーネントを交換すると、パフォーマンスが回復し、機器の耐用年数が延びます。

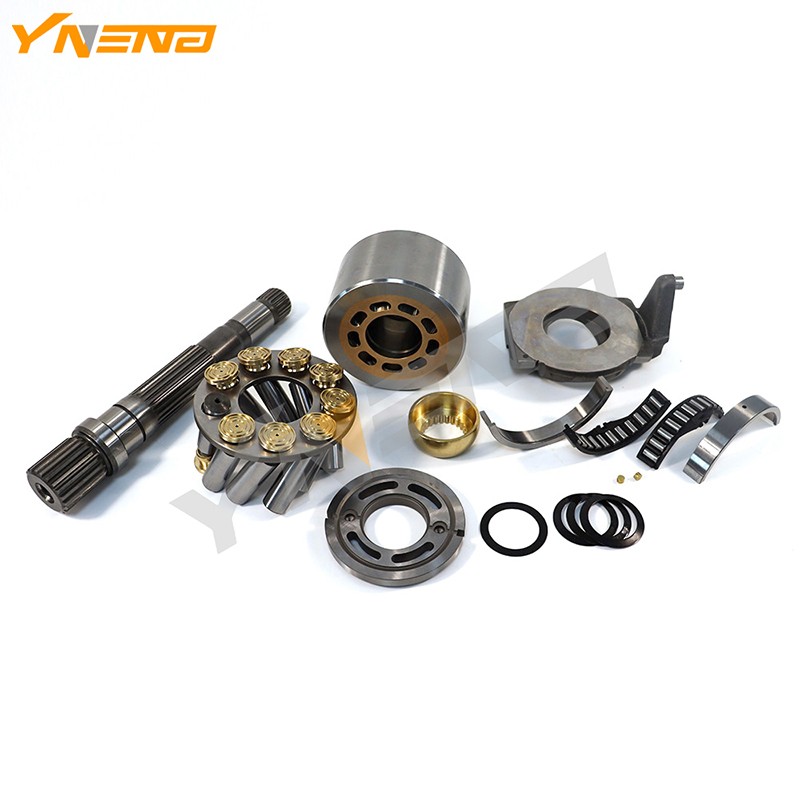

Rexroth A4VG90 用油圧ポンプ部品は、Bosch Rexroth A4VG90 アキシャル ピストン ポンプの修理およびメンテナンス用に設計された精密部品です。これらの部品は、建設機械、産業機器、移動式油圧システムの油圧修理、再製造、メンテナンス用途に広く使用されています。
Rexroth A4VG90 は、高圧油圧システムで一般的に使用される可変容量アキシャル ピストン ポンプです。長期間の動作中、内部コンポーネントは次のような影響にさらされます。
高い油圧
継続的な摩擦
温度変化
汚染された作動油
精密部品の小さな摩耗でも、次のような影響を及ぼす可能性があります。
ポンプ効率
圧力の安定性
エネルギー消費量
機械の応答速度
ポンプ全体ではなく、損傷した内部部品を交換することが実用的なメンテナンス ソリューションとなります。
油圧ピストンポンプには、連携して動作する多くの精密部品が含まれています。一般的な交換コンポーネントは次のとおりです。
|
成分 |
関数 |
|
シリンダーブロック |
ピストンアセンブリを保持し、回転して油圧の流れを生成します |
|
ピストンシュー |
ピストンの動きを伝達し、斜板との接触を維持します。 |
|
バルブプレート |
作動油の吸入・吐出タイミングを制御 |
|
斜板 |
ピストンストロークとポンプ容量を制御 |
|
ドライブシャフト |
機械的動力をポンプに伝達します |
|
リテーナープレート |
ピストンシューを正しい位置に保ちます |
|
軸受部品 |
スムーズな回転をサポート |
|
シールキット |
作動油の漏れを防止 |
|
レギュレーターアセンブリ |
ポンプ容量調整を制御 |
これらの部品の中でも、シリンダー ブロック、ピストン グループ、バルブ プレートは、体積効率に直接影響を与えるため、重要な摩耗部品とみなされることがよくあります。
油圧ポンプは非常に正確な内部クリアランスで動作します。
油圧コンポーネントというと単純な機械部品をイメージする人が多いですが、実際は精密機械加工機に近いものです。
アキシャルピストンポンプの内部:
ピストンが高速で動く
作動油が狭い隙間を通過する
圧力が非常に高いレベルに達する可能性がある
摩耗により内部すきまがわずかに増加すると、ポンプ内部の油漏れが増加し、出力効率が低下します。
このため、ポンプの交換部品には、表面仕上げ、寸法精度、材料処理が非常に重要です。
1. 油圧力の低減
考えられる原因は次のとおりです。
磨耗したピストンシュー
バルブプレートの損傷
内部漏れの増加
機械は引き続き動作する可能性がありますが、動作が遅くなるか、負荷容量が低下します。
2. 圧力出力が不安定
圧力変動は次の原因で発生する可能性があります。
磨耗した回転グループ
制御コンポーネントの損傷
シール性能が悪い
3. 異音
異常な音は、次の問題を示している可能性があります。
ベアリング
シリンダーブロック
ドライブシャフト
回転部品
早期に検査を行うことで、より大きな故障を防ぐことができます。
すべての交換部品が同じ性能を発揮するわけではありません。耐用年数に影響を与える要因はいくつかあります。
材料の選択
油圧コンポーネントには、次のような材料が必要です。
高い耐摩耗性
優れた疲労強度
安定した寸法性能
加工精度
バルブプレートやシリンダーブロックなどの部品は、オイルの流量制御に直接影響するため、精密な加工が必要となります。
重要な要素には次のようなものがあります。
表面平坦度
穴精度
接触面の品質
熱処理
適切な熱処理により次のことが改善されます。
硬度
耐摩耗性
サービスの耐久性
加工を誤ると早期摩耗や変形の原因となります。
油圧ポンプが故障した場合、ユーザーは多くの場合 2 つの選択肢を検討します。
|
オプション |
利点 |
考慮事項 |
|
ポンプ部品を交換する |
コストを削減し、既存のポンプハウジングを維持 |
正確な診断が必要です |
|
ポンプ全体を交換する |
より迅速なインストール |
交換コストが高くなる |
内部コンポーネントが損傷しているが、メインハウジングは再利用可能なポンプの場合、精密部品を交換することが効率的な修理方法となります。
作動油を清潔に保つ
オイルの汚染は、油圧コンポーネントの摩耗の最大の原因の 1 つです。
作動油内の粒子は以下を損傷する可能性があります。
バルブプレート
ピストン
シリンダーブロック
油温をチェックする
過度の温度により、以下のことが加速される可能性があります。
シールの経年劣化
オイルの劣化
コンポーネントの摩耗
定期点検の実施
監視：
圧力変化
動作音
油圧応答性
大きな損傷が発生する前に問題を特定するのに役立ちます。
A4VG90 油圧システムは、次のような強力で安定した油圧力を必要とする機器によく使用されます。
建設機械
鉱山機械
産業用油圧システム
移動機械
耐久性の高い駆動システム
これらの機械の信頼性は、ポンプの設計だけでなく、内部の交換コンポーネントの品質にも依存します。
Rexroth A4VG90 の油圧ポンプ部品は、完全な油圧システムと比較すると小さいかもしれませんが、その精度は機器の性能に直接影響します。
シリンダーブロックやピストンシューからバルブプレートやシールキットに至るまで、あらゆる部品が安定した油圧作動を維持するために重要な役割を果たしています。これらの部品の機能と摩耗特性を理解することは、ユーザーがより適切なメンテナンスの決定を下し、油圧機器を効率的に稼働し続けるのに役立ちます。
